VLF AC Testi ve Raporlanması

VLF (Very Low Frequency) AC Kablo Testi Nedir?

VLF (Very Low Frequency) AC testi, özellikle XLPE ve EPR izoleli orta gerilim (6.3 kV - 36 kV) yeraltı kablolarının kılıf ve ana izolasyon sağlamlığını test etmek için dünya standartlarında (IEC 60502-2, IEEE 400.2) kabul edilen en güvenli yüksek gerilim test yöntemidir.

Neden Klasik DC Test Yerine VLF AC Testi Tercih Edilmelidir?

Eski nesil DC withstand (Hi-Pot) testleri, polimerik (XLPE) kablo izolasyonunda uzamsal yük birikimine yol açarak kabloya zarar verebilir. VLF AC testi ise 0.1 Hz frekansında alternatif akım uygulayarak kabloya zarar vermeden zayıf noktaları ve mikro çatlakları ortaya çıkarır.

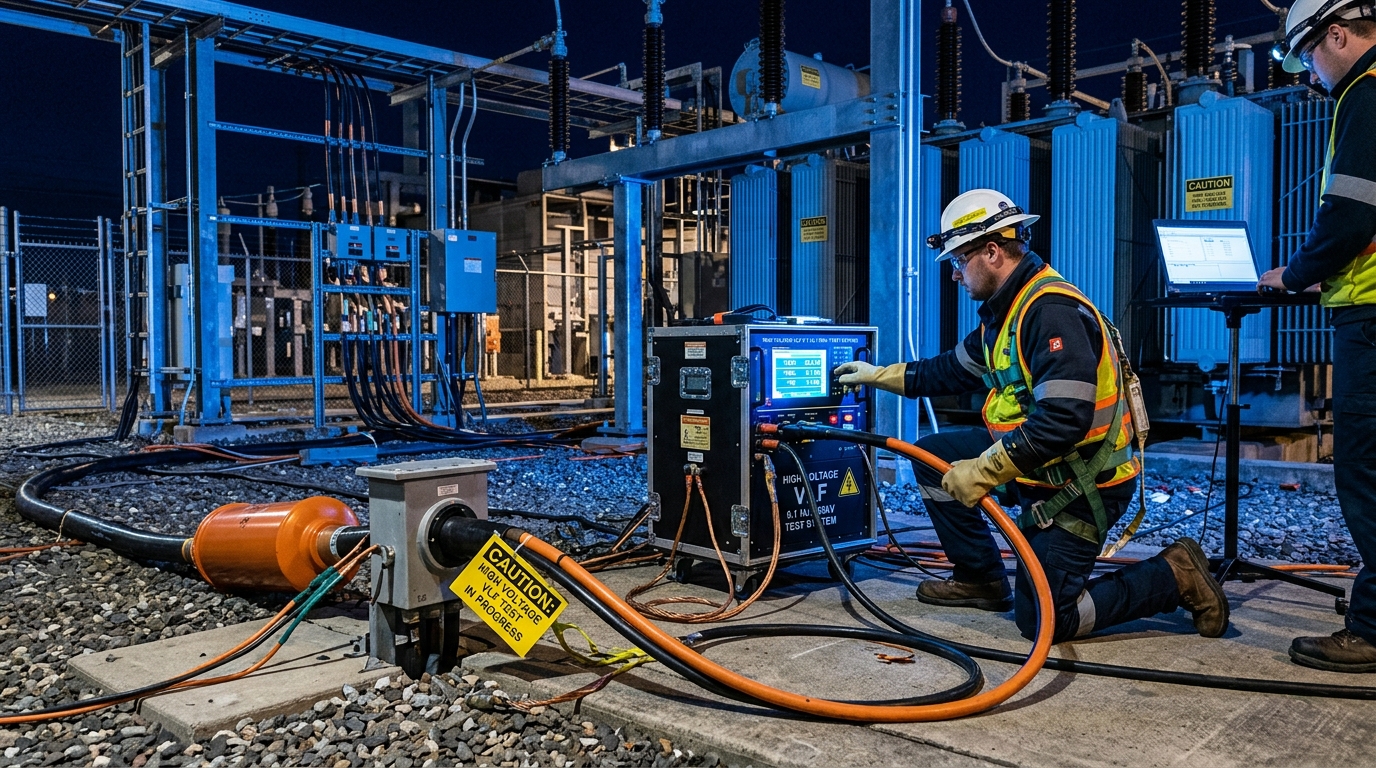

VLF Test Süreci ve Adımları

• Hazırlık ve Güvenlik: Kablo hat başları enerjiden izole edilir ve topraklanır.
• Ön İzolasyon Direnci Ölçümü: 5 kV veya 10 kV Megger ile temel izolasyon direnci ve DAR/PI değerleri ölçülür.
• VLF Gerilim Uygulaması: Kablo tipine uygun genlikte (örneğin 3U0) 0.1 Hz sinüzoidal VLF gerilim 15 ila 60 dakika uygulanır.
• Tan Delta & Kısmi Deşarj (PD) Ölçümü: İsteğe bağlı olarak kablo izolasyon yaşlanması analiz edilir.
• Resmi Mühendislik Raporlama: EMO üyesi yetkili elektrik mühendislerimizce resmi devreye alma ve test belgesi düzenlenir.

Bu Hizmet İçin Keşif / Teklif Talebi

Teknik ekibimiz en geç 15 dakika içerisinde tarafınıza dönüş sağlayacaktır.
